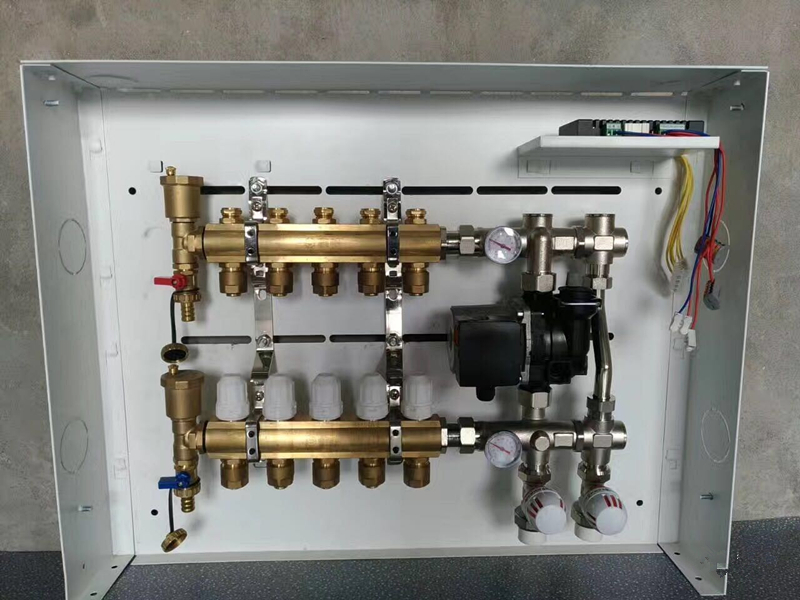

实际安装效果图：右上角。

联动控制器有什么用？

这里我先要讲解下壁挂炉的工作原理，大家就能比较容易理解。壁挂炉不会24小时一直在点火燃烧，这个大家估计都明白，有加热需求壁挂炉就点火，没有加热需求壁挂炉就停火，那么壁挂炉怎么判定点火还是停火呢？原理很简单：看回水温度的高低（地暖主管分为：出水管和回水管）。回水温度低，说明有加热的需求，锅炉就点火；回水温度高，说明不能再加热了，否则会超过出水温度设定，锅炉就停火了。

当我们第一次开启地暖，因为地面都是冷的，锅炉回水温度很低，所以锅炉会一直持续加热，等到地面开始热起来，每个房间的温度达到了温控面板设定值，温控面板给信号到热电阀，热电阀把集水器的阀芯关闭，这时候地暖回路被关闭，热水不能再进入地下管路中循环，但是这时候锅炉里的水泵还在运转，于是产生压力差，这时候系统内的压差旁通阀被打开，锅炉刚刚烧好的高温热水直接通过旁通阀回到回水管，锅炉检测到回水管水温过高，锅炉停火，停止工作。过了一会儿，锅炉回水管里的热水慢慢变冷，锅炉检测到水温低了，重新点火加热，但是地暖因为蓄热层的缘故室内温度短时间不会波动，所以此时温控面板还是关闭状态，热电阀也是关闭状态，锅炉刚烧热的水又直接通过旁通阀回到了回水管，锅炉检测到回水温度升高，又停火。然后就这样反复的点火停火点火停火（有时间间隔），我相信家里安装了地暖的盆友们应该发现过这种问题。这种点火我们认为是完全没有必要的，浪费天然气。

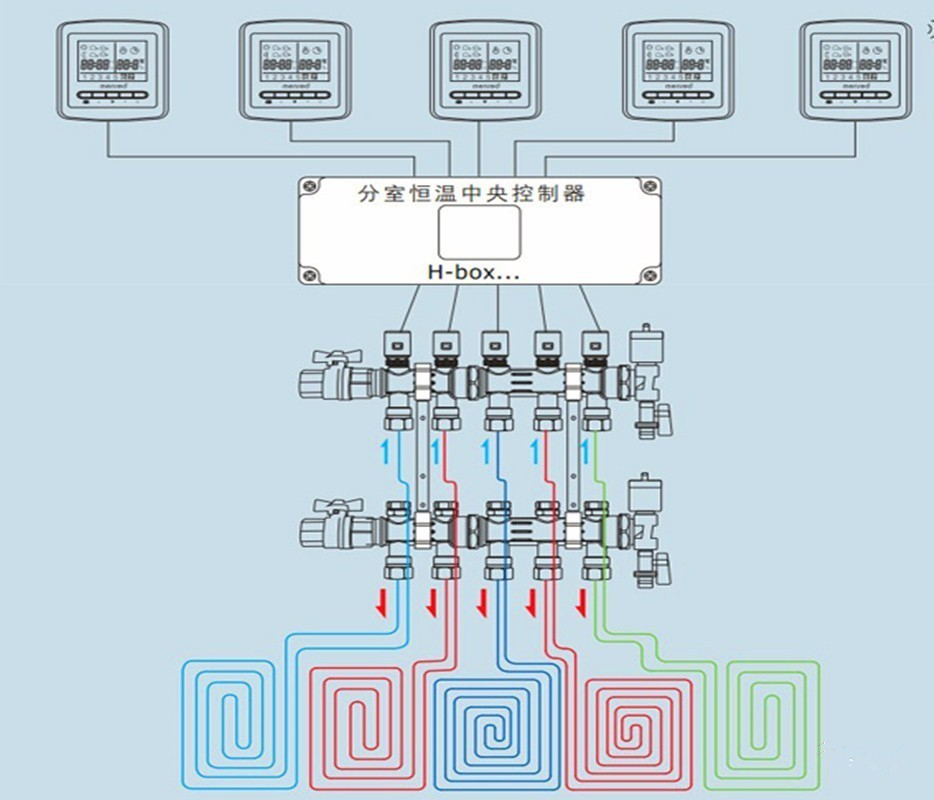

那如果我们安装了联动控制器呢？我也说一下联动控制器的原理，当所有的温控面板都到达设定温度后，会给信号到联动控制器，联动控制器再给信号到锅炉，锅炉直接停火，此时锅炉的停火不再是检测回水温度了，而是直接受电信号控制了，变成了一个类似开关的原理。等到室内至少有一个温控面板打开的时候，锅炉才会重新点火。在这个期间锅炉就不再会出现那种点火停火点火停火的情况了。

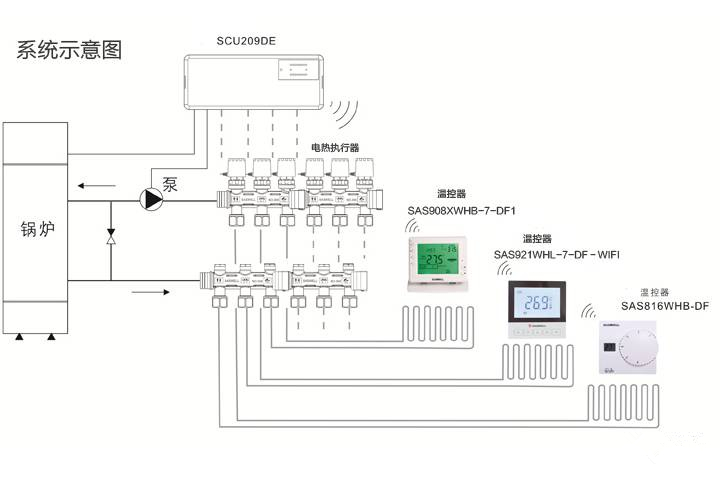

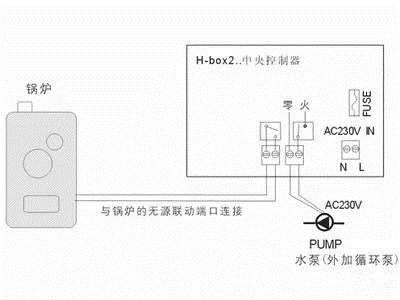

当然联动控制器还有其他一些功能，当有温控面板打开后，会有3-5分钟左右延迟再通知锅炉点火，原因是热电阀的打开需要几分钟（受热膨胀）。还有就是可以联动水泵，像一些大户型别墅的地暖系统，一般正规的地暖公司都会做一二次系统，需要用到水泵，这时候就需要用联动控制器来控制水泵的启停来节约电费，当某个回路系统全部达到设定温度了，这个回路的水泵就直接停止工作，否则水泵会一直在运转，造成浪费。

总结下联动控制器的作用，简单的说，让锅炉不再无效点火并且可以联动控制外置水泵启停，节约一定的能耗（据实际测试，100平方采暖面积每月可节约天然气90立方）。
所以我个人还是比较推荐地暖系统里标配联动控制器，仅仅增加点初期预算，但是后期使用中还是很划算：既降低了能耗，也延长了锅炉和分水器阀芯的寿命。
