家庭暖气——全装、混装型干式地暖系统配置要点

文章出处:先牧环境责任编辑:作者:人气:-发表时间:2018-04-11 00:00:00【

地暖的质量取决于设计配置,为提高干式地暖系统的舒适度、节能性和稳定性,消除地板响声,减小施工配合难度,根据图集12K 404设计规范,结合地暖应用的实践经验,今天牧叔给大家分享干式地暖系统细化的设计选型以及配置要点,从而打造一套既舒适又节能的高效干式地暖。

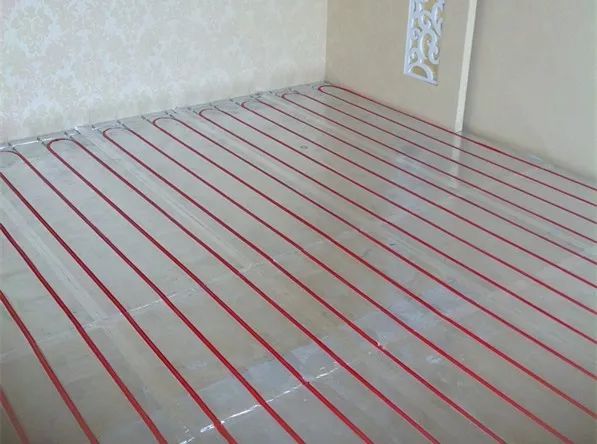

家庭暖气

一、家庭暖气——根据不同的水温、热源主机选择不同的干式地暖末端

01常规壁挂炉

选用16管干式地暖模块,分地砖型和地板型,地暖面积在85㎡以上必须配混水降温中心,小面积房间或低温冷凝炉宜采用加密型13管铝板干式地暖模块。

02空气源热泵

水箱出水温度35℃~45℃应采用加密型13管铝板干式地暖模块;50℃以上可采用16管铝板干式地暖模块。

03加热电缆

全铝板快装干式电地暖模块严格按小于8.1m/㎡配置加热电缆长度和功率,地板区用3cm、地砖区用2cm铝板干式地暖模块。





二、家庭暖气——分集水器结构选型及定位方面



1、干式地暖模块系统必须采用内置阀芯结构分集水器,可调节不同房间管长度的水阻力平衡问题;混装户型采用二次分集水器。

2、分集水器定位原则优先放置厨房,其次为阳台侧边,再次放卫生间台盘下。

地暖安装效果图

三、家庭暖气——温控器选型设计方面



铝板干式地暖末端具有房间温度高低与水流量大小独特的线性关系,热工上具备升温快、褪温适中的技术特征,升温约1小时、褪温约4小时,与散热升温褪温周期相当。所以,按锅炉温控器必配、房间温控选配原则设计配置温控器,可实现预约管理和行为节能,进一步提高干式地暖系统的节能比。

锅炉温控器宜装在主卧室墙面,其他夜间使用房间可以不配分室温控,通过设定分集水器水流量大小实现各房间温度个性化。白天常用区如餐客厅等可选配房间温控器,方便夜间关闭。空气源热泵地暖两联供系统建议采用温控中心。



四、家庭暖气——干式地暖模块末端选型设计方面

01全装户型

餐客厅和房间均铺地板为全装户型(含卫生间铺地砖),地板区用3.5cm铝板干式地暖模块,卫生间用2cm平板模块。分水器集中过管区用多槽板地暖模块,超过5路以上用2cm平板模块过渡并用水泥抹平,总成厚度约5cm。



02混装户型

餐客厅、卫生间铺地砖,房间铺地板为混装户型。餐客厅用3cm地砖型沟槽地暖模块,卫生间用2cm平板模块,房间用5.5cm加厚模块,如房间地面平整度达不到铺装地板要求,需找平垫高地面用标准3.5cm铝板干式地暖模块,总成厚度7cm;地板区单独二次分集水器可解决地砖区过管工艺问题。

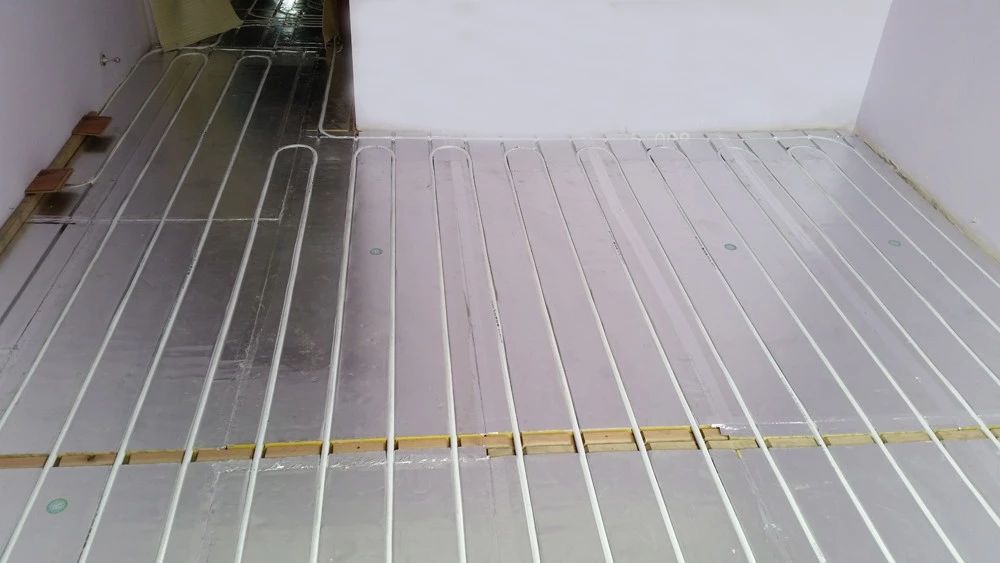

混装户型干式地暖系统五方面标准施工图



三房以上户型:房间可配快装干式电地暖的水电联动设计配置,既保障夜间房间温度又降低夜间地暖费用,并且使施工配合更加方便!



五、家庭暖气——干式地暖简易施工三步骤基本知识



1、确认地面平整度的两个参数:房间对角高低差小于1.5cm,每2延米偏差小于0.3cm即达到铺设地板的基本要求,可消除地板响声隐患;地面平整度不合格的必须自流平后铺干式地暖模块。

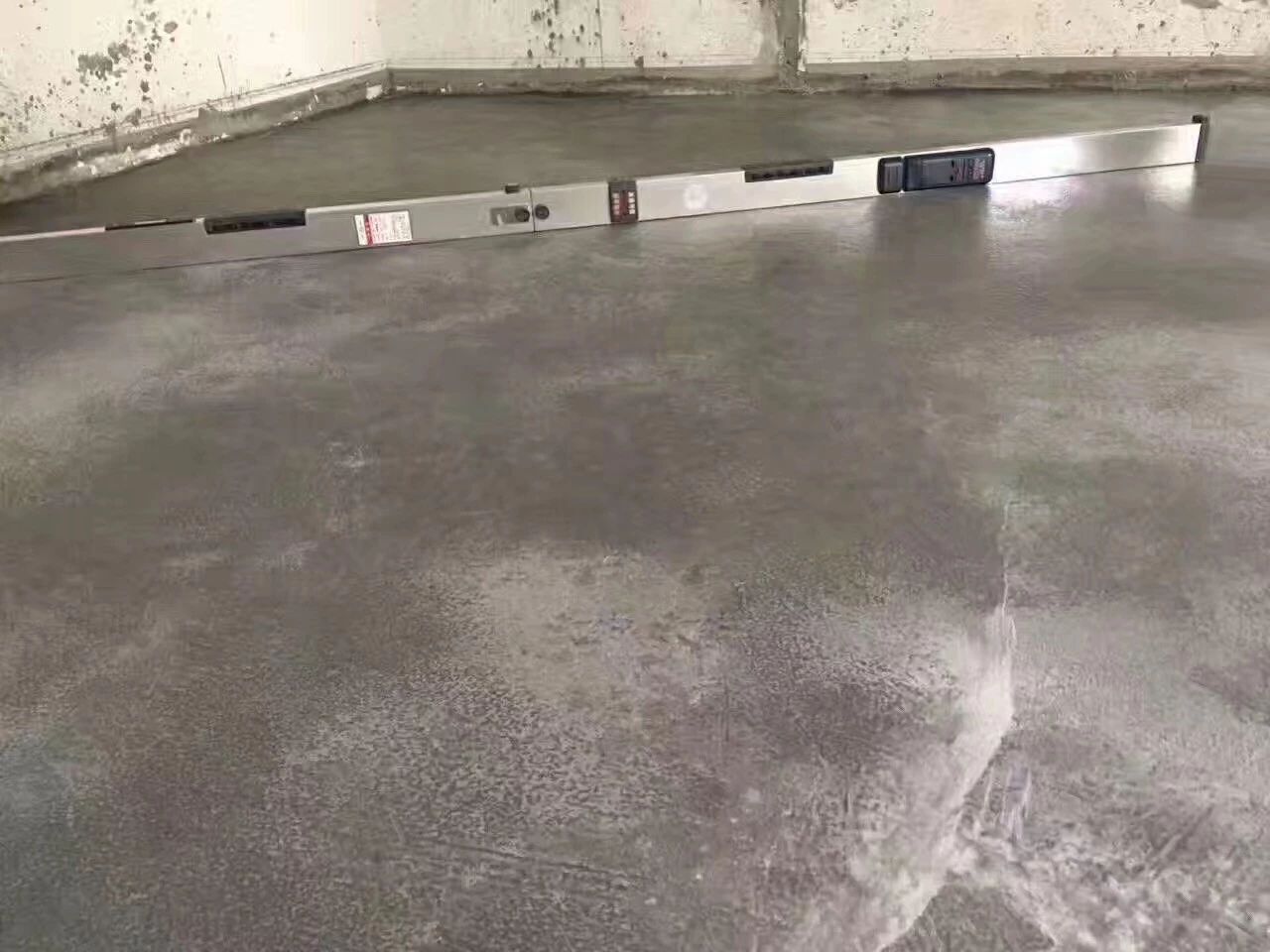

地暖找平

2、先铺防潮垫后铺地暖模块:按图集12K 404规定,先在水泥地面上铺设一层薄型防潮垫,再按图铺设干式地暖模块,可消除地板局部松软隐患。严禁将防潮垫铺设在铝板干式地暖模块表面,否则会带来地板表面2℃~6℃的温度损失。

3、中间放置木楞骨墙边用水泥抹平处理:大于13㎡干式地暖区需垂直放置一根带槽木楞骨,方便铺地板时用胶粘或地板钉侧面固定楞骨,可消除悬浮式地板晃动隐患,提高地板踏实脚感。此外,干式地暖禁用超薄地板。

家庭暖气
